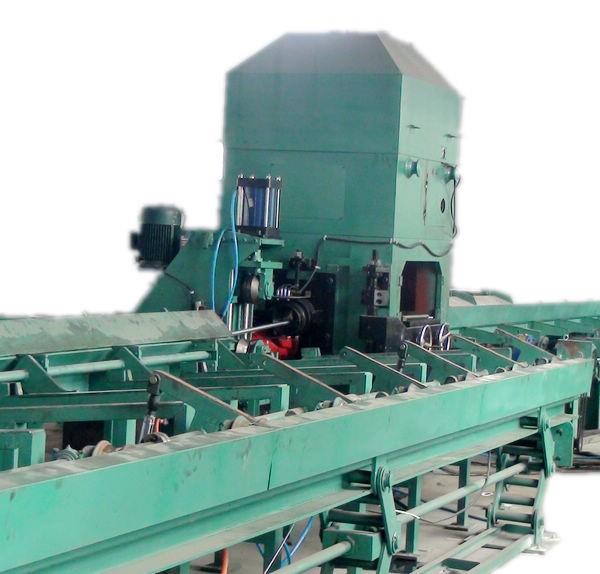

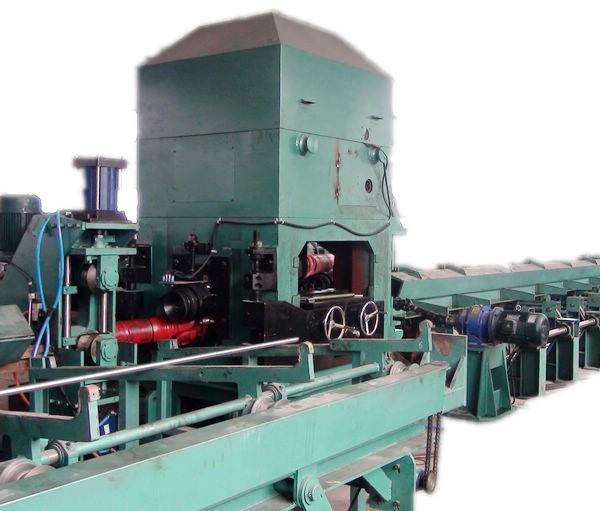

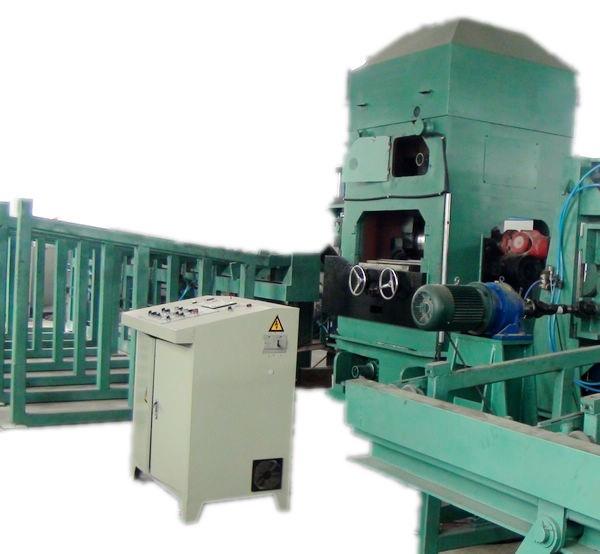

Fine 2 рулона выпрямляющий календарь для стержня и трубы

машина для правки рам

Общее описание:

Yantai Haige Machine Tools Co., Ltd. был построен в 1999 году и специализируется на производстве оборудования для отделки стали, такого как станок для правки рам, станок для выпрямления стержней серии JY, абразивный ленточный шлифовальный станок, волочильный станок, дробеструйная машина, бесцентрово-шлифовальный станок, станок для шлифования с ЧПУ, полировальный станок с роликом и вспомогательный станок и т. д. Мы также занимаемся непрерывным твердым хромированием и оборудованием для термообработки.

Основываясь на 15-летнем опыте производства и проектирования, наши машины были экспортированы в Россию, Вьетнам, Индию, Пакистан, Иран, Южную Корею, Северную Корею, Тайвань и другие страны и регионы.

Конкретное описание:

машина для правки рам

рама машины: предварительно структурирована. Верхняя и нижняя балки тянутся четырьмя колоннами, чтобы выдержать усилие правки

Верхняя и нижняя балки рамы соответственно установлены с помощью правильного ролика. Верхний вогнутый, а нижний выпуклый, с высокой твердостью и прочностью, с низкой шероховатостью поверхности. Верхняя часть правильной машины имеет электрическую червячную передачу, которая приводит в движение верхний ролик, совершая движения вверх и вниз, чтобы изменить расстояние между двумя роликами. Верхний ролик уравновешен механической структурой, чтобы устранить зазор, чтобы улучшить точность зазора в валке. При необходимости нижняя балка может быть оснащена гидравлическим защитным цилиндром.

3. Технические данные и структура машины

3.1 Сырье

3.1.1 Материал: титановый сплав, нержавеющая сталь, подшипниковая сталь, пружинная сталь, легированная инструментальная сталь, углеродистая инструментальная сталь, быстрорежущая инструментальная сталь, высококачественная углеродистая сталь, легированная конструкционная сталь, сталь без закалки и отпуска, легко режущаяся сталь, клапан сталь, зубчатая сталь, литейная сталь, различные виды цветных металлов и трубы.

3.1.2 весовая нагрузка: ≤ 10000 кг

3.1.3 перед выпрямлением требуется:

Диапазон диаметров: Φ 60 - Φ 160

Предел текучести: 1000 Н / мм2

Твердость поверхности: HB320

Исходная кривизна: ≤ 5 ‰

Диапазон длины: 3M-12M (удлиняется по мере необходимости)

3.2 после выпрямления:

диаметр звонил: Φ 60- Φ 160

допуск на диаметр: ≤ h11

шероховатость поверхности: ≤ 1,6 мкм

прямолинейность: ≤ 0,5 мм / м

3.3 Основной технический параметр

№ ролика: 2

Диаметр ролика: Φ 47 0 мм x2

Скорость выпрямления: (бесступенчатая): 1-19 м / мин

Скорость вращения ролика (бесступенчатая): 5 - 30 кругов / мин.

мощность главного двигателя (AC): 2 комплекта двигателя мощностью 90 кВт

Регулируемая мощность двигателя: 1 комплект двигателя 4 кВт

Гидравлическая мощность гидравлической станции: 3KW AC 1 комплект

мощность двигателя выдвижного устройства: 1.5KW обмен 1 комплект

Мощность двигателя устройства охлаждения: 0,75 кВт AC 1

3.4 параметр энергетической среды

Напряжение: 3X380 В ± 10%

Частота: 50 Гц ± 2%

Мощность: 190 кВт

Расход воздуха: 0,5 м3 / мин

Расход охлаждающей жидкости: 10 м3 / ч

Расход газа: 9 м3 / час

3,5 оборудования составляют

Погрузочная стойка: 1 комплект

Подающий ролик: 1 комплект

Главный двигатель: 1 комплект (в том числе: регулируемая часть: 1 комплект; основная обрабатывающая часть: 1 комплект; направляющие: 1 комплект)

Извлекающее устройство: 1 комплект

Разгрузочный ролик: 1 комплект

Разгрузочная стойка: (сборная канавка) 1 комплект

Электрическая система: 1 комплект

Система охлаждения и смазки: 1 комплект
