1. Product descripation:

I, обзор

Яньтай ХайгэMachine Tool Co., Ltd. is a large backbone enterprise in China's machinery industry, with grinder production as the main body, since the 1960s began to independent research and development, manufacturing of centerless шлифовальный станок.Компания имеет группу ЧПУбесцентровыйшлифовальный станок старший инженер дизайнисследования иКоманда разработчиков; and have senior skilled engineers who have advanced skills with machining, assembly and debugging. After more than 50 years of experience, has formed a CNC бесцентровая шлифовальная машина, прецизионное ЧПУбесцентровыйшлифовальная машина и автоматическая линия помола etc, полная серия, мульти-спецификациябесцентровый grinder products.

Этот станок основан на изысканной технической мощи, усовершенствованной конструкции конструкции и накопленном богатом опыте. Строгое внедрение системы управления качеством (ISO9001) с помощью зрелых и надежных мер гарантии процесса. Форма с высокой точностью шлифования, высокая стоимость- эффективное, стабильное и надежное ЧПУбесцентровыйшлифовальный станок. Шлифовальный цилиндр и формовочные вращающиеся детали, подходящие для прецизионного шлифования объемными деталями.

ХГMJK1083 ЧПУбесцентровый grinder is widely used for precision grinding of alloy, carbon steel and other material parts.It can achieve through feed grinding and погрузиться grinding.Is a high efficiency, stable and reliable CNC precision бесцентровый grinder.The grinder control system adopts advanced digital control technology and mechanical transmission structure, with fault analysis and diagnosis function.

Основные преимущества станка:

◆ Станина машины and other main shell parts use high strength and low stress alloy cast iron, after secondary aging treatment, the structure layout is reasonable, with excellent thermal stability, to ensure that the machine tool long time, large batch precision machining needs;

◆ grinding wheel spindle realizes constant line speed grinding, grinding wheel maximum line speed (35 m/s), through the operator input grinding wheel diameter (value) and line speed (value) in HMI, the system automatically match the number of grinding wheel motor rotation;

◆ The spindle drive of the guidинг wheel is switched between the working and dressing drive chains by means of a (drive chain switching lever), The speed of the dressing guide wheel (280 rpm) and the speed of the grinding guide wheel (10-60 rpm) are frequency-controlled, and the working speed of the guide wheel can be set on the HMI. Tон гидинг wheel speed can be changed without changing the gears and the control is good

◆ Подача направляющей стойки направляющего колеса использует направляющую направляющую типа «ласточкин хвост», котораяh имеет хорошую стабильность подачи и виброустойчивость.

◆ guide wheel mechanism feedинг (X axis) adopts absolute encoder high performance AC servo motor, low backgap planetary reducer, precision ball винтовой привод, делая подачу более чувствительной и точной.

◆Шлифовка скаблук комод и руководствоингколесный комодпринимает oil cylinder drive, который может реализовать руководство wheel profile dressing.

◆The cooling filter system is equipped with a magnetic separator, and the water tank volume is greater than 250L. The filter capacity of the magnetic separator (100L / min) and the grinding fluid flowing back from the machine dripping mouth firstly enter into the magnetic separator, and separate the iron cutting and impurities of the grinding liquid through the magnetic separator.Using a magnetic separator can reduce the number of grinding wheel dressing, улучшить чистоту поверхности шлифовальной заготовки и продлить срок службы шлифовального круга и охлаждающей жидкости.

◆ The machine control system adopts the high-performance bus-type GSK986 CNC control system developed by Guangzhou CNC Co. It is equipped with CNC controller, SC10-021G-100B-SS handheld unit with external expansion, GR2050T-LA1 servo drive, GSK-LinK (original) communication cable and (8.4" colour screen) HMI.

Оператору не нужно программировать, он реализует автоматическое шлифование с подачей через операцию настройки параметров интерфейса человека{{0}}. Портативное устройство можно подавать вручную, а разрешение подачи (0.001 мм 0,01 мм) можно выбрать с помощью портативного устройства. Он имеет функции отображения диагностики неисправностей, быстрого отвода оси X (ось подачи направляющего колеса). ) во время перегрузки шлифовального круга и срабатывания аварийной остановки, ручная количественная компенсация во время автоматического шлифования и временная компенсация оси X.

◆ is configured with 1 servo shaft, X shaft (guide feed shaft)

◆ The ball screw positioning bearings of the feed axis are selected from NSK or FAG.

◆ ball винт rod is selected yifu, precision level: C3

◆ The reducer adopts Taiwan Shangинь HAB142 precision planetary reducer.

◆ Configured with a special measuring tape for grinding wheel diameter, the benchmark end of the measuring tape is placed against the grinding wheel chuck, and the corresponding scale value between the grinding wheel (outer contour) and the measuring tape is the grinding wheel diameter (value), which is convenient for the operator to measure the grinding wheel diameter quickly and accurately and to input the grinding wheel diameter (value) into the HMI.

2. Основные параметры:

3.1 Шлифование с вертикальной подачей

(1) диаметр шлифования30 φ120 мм

(2) Максимальная длина шлифования 250 мм.

3.2 Максимальный вес заготовки 10,6 кг.

3.3 Максимальная спецификация шлифовального круга P600200305мм

Минимальная спецификация                  П480200305мм

3.4 Максимальная спецификация направляющейинг wheel is  PSA350200127mm

Минимальная спецификация                        PSA300200127mm

3.5 Grinding wheel linear speed  35m/s

3.6 Скорость вращения направляющего колеса

(1) Во время working                        10-60р/мин

(2) During guide wheel dressing           280r / min

3.7 Guide wheel rotation angle (in vertical plane)  -2 degree plus 5 degree

3.8 Шлифовальный кругвращение комода angle ± 3 degree

3.9 Угол поворота направляющего колеса правителя

(1) Iна вертикальной поверхности      ± 3 degree

(2) В часгоризонтальная поверхность     -2 degree plus 5 degree

3.10профилирование height of the grinding wheel dresser  15мм

3.11профилирование height of the gруководство wheel dresser   15мм

3.12 Диапазон скоростей подачи по оси X-: 1–300 мм/мин.

3.13 Минимальная величина подачи по оси X-   0.001mm

3.14 Подача за один оборот регулировочного диска         0.015 мм

3.15 Высота от низа кронштейна до центральной линии соединения шлифовального круга с направляющим кругом      285mm

3.16 Расстояние между центром шлифовального круга и центром направляющего круга

Максимум 670мм

Minimum  400mm

3.17 Рабочее давление гидравлической системы  0.60.7MPa

3.18 Расход гидравлического насоса             6L / min

3.19 Расход охлаждающего насоса               100л/мин

3.20 Производительность смазочного насоса           6L / min

3.21 Мощность двигателя

(1) Двигатель шлифовального круга                  18,5 кВт

(2) Guide wheel motor                       2,2 кВт

(3) Hydraulic pump motor                    0.25кВт

(4) Lubrication pump motor                  0.125кВт

(5) Двигатель охлаждающего насоса                     0.25KW

(6) Серводвигатель подачи оси X-                 2.4Kw 15N.m

3.22 Габаритные размеры станка  275185180см

3.23 Вес станка        около 6600 кг

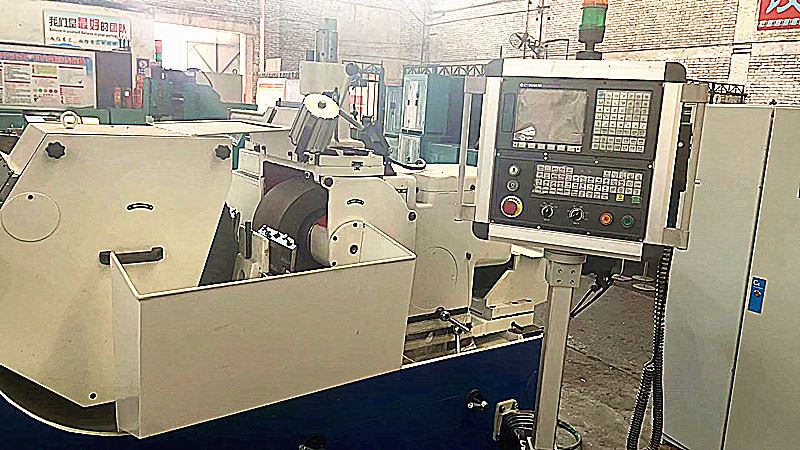

4. Дисплей продукта:

5. Упаковка и доставка:

У нас есть большой опыт в экспорте транспортной упаковки. Принятие нескольких мер защиты:

6. профиль компании:

  Yantai Haige International Trading Co.,Ltd.,is a joint-stock enterprise engaged in exporting products such as machines,pumps and parts etc. produced in China to the markets abroad,which is located in Laishan district,Yantai City,Shandong Province,China.    Our company is based on the manufacturing plant-Yantai Haige machine tools Co.,Ltd and Yantai Hangjian Refined Special Steel Equipment Co.,Ltd. which focus on manufacturing many kinds of metal finishing equipment. Area of the factory is about 10000 square meter. There are one hundred and sixty staffs working in the factory,includes 14 staffs focusing on RD.

We have exported various products which mostly are machines and machine parts to many countries.We can provide timely oversea service.    We are the exclusive agent of Yantai Volm Vacuum Technology Co.,Ltd.,which  focus on manufacturing various of vacuum pumps,we represent their business in international markets.Also we are appointed to be the sole sales agent of Shandong Gexin machinery manufacturing Co.,Ltd. for their Rotational Moulding products and machine.    We focus on the the quality of the products we sell,We welcome you to our plant and hope to have the pleasure of providing you the perfect products and best services.

7. Посещение клиента:

8. Выставка:

9. Сертификат:

10. обслуживание клиентов:

1Бесплатный гарантийный срок качества 12 месяцев, за исключением быстроизнашивающихся деталей.

5. Наши инженеры могут предложить зарубежное обслуживание, включая руководство по установке, вводу в эксплуатацию, обучению и т. д., если это необходимо нашему клиенту.

11. Часто задаваемые вопросы:

1. When is the delivery time?    Delivery will occur between 15 and 20 days from order date. Faster delivery time can be arranged if needed.2. Do you have any MOQ limit?    Yes it depends on the products' size and production process.3. What's your payment method?    Paypal, T/T, L/C, Western Unions, are available.
