Описание продукта:
Бесцентровые токарные станки серии WXC и правильные станки серии JY представляют собой новое оборудование высокого уровня с независимыми правами интеллектуальной собственности, основанное на освоении и освоении передовых зарубежных технологий, смелых инновациях, а также исследованиях и разработках, учитывающих реальную ситуацию в стране. компании. Наша технология достигает передового отечественного уровня по надежности и качеству при относительно более низкой цене, при этом ее эффективность в несколько раз выше, чем у традиционного процесса.
Наши продукты подходят для обработки различных видов металлических материалов, например, черных металлических материалов, таких как конструкционная сталь, легированная сталь, пружинная сталь, подшипниковая сталь, инструментальная сталь, медь и медный сплав, алюминий и алюминиевый сплав, магниевый сплав, титан и титановый сплав и другие материалы из цветных металлов.
Бесцентровые токарные станки серии WXC представляют собой высокоэффективные специализированные станки для черновой или чистовой обработки поверхности пруткового материала, такого как тонкий вал и другие прутки. Он способен не только избавиться от дефектов на поверхности прутка, обезуглероженного слоя, трещины и т. д., но и гарантировать относительно высокую точность. Он особенно подходит для обработки сверхдлинных прутков и прутков с большим припуском на механическую обработку.
2. Основные параметры:
Модель | WXC255S | |
Сырой Материалы | Диапазон диаметров | Φ91-Φ250мм |
Отклонение диаметра | По Стандарту II степениГБ702-86 | |
Прямолинейность | Меньше или равно2мм/м | |
Диапазон длины | 4.2m-6m（он может быть продлен в соответствии с фактическими требованиями） | |
Готовое изделие | Диапазон диаметров | Φ90-Φ248 |
Точность измерения | h9 | |
Шероховатость поверхности(Ра) | Меньше или равно 3,2 | |
Основные технические параметры | Диаметр Резка Количество | 0.5-6мм |
Скорость вращения режущей головки （vпеременный частотный контроль скорости передачи） | 70-400об/мин | |
Скорость подачи（частотное регулирование） | 0.2-3м/мин | |
Мощность главного двигателя | 200кВт | |
Мощность двигателя подачи | 15кВт | |
Мощность мотора регулировки инструмента | 4кВт | |
Извлечение мощности двигателя | 2,2 кВт | |
Параметры энергопотребления | Напряжение | 3×380 В ± 10 процентов |
Частота | 50 Гц ± 2 процента | |
Установленная мощность (ссылка) | 250кВт | |
Пневматический поток | 1m3/мин | |
Расход охлаждающей жидкости | 170л/мин | |
Технические параметры основных частей V.Main
Загрузка стеллажей | Габаритные размеры (Длина, ширина, высота) (для справки) | 6000×2000×1350 |
Количество погрузочно-разгрузочных манипуляторов | 6 шт. | |
Загрузочный роликовый стол | Центральная высота (для справки) | 1230 |
Диапазон регулировки | 180 | |
Количество роликов | 6 шт. | |
Подъемный двигатель | 1,5 кВт переменного тока 1 комплект | |
Двигатель подачи | 2,2 кВт переменного тока 1 комплект | |
Разгрузочный роликовый стол | Центральная высота (для справки) | 1230 |
Диапазон регулировки | 180 | |
Количество роликов | 11 шт. | |
Подъемный двигатель | 1,5 кВт переменного тока 1 комплект | |
Двигатель подачи | 2,2 кВт переменного тока 1 комплект | |
Подающее устройство | Двигатель подачи | 15кВт |
Метод регулировки скорости | Частота переменного тока | |
Форма раздаточной коробки | один из четырех | |
Скорость подачи | 0.2-3м/мин Регулировка переменной скорости | |
Диаметр прижимного ролика | φ300мм | |
Диаметр гидравлического цилиндра | Φ125X2 наборы | |
Давление в системе | 14МПа | |
Передне-направляющее устройство | Зажимной цилиндр | φ63 1шт. |
Переворачивающий цилиндр | φ100 1шт. | |
Давление в системе | 14МПа | |
Устройство главного шпинделя | Главный мотор | 200 кВт переменного тока 1 комплект Регулировка переменной скорости |
Метод регулировки скорости | Преобразование частоты переменного тока | |
Скорость вращения основного шпинделя | 70-400об/мин Преобразование частоты с переменной скоростью | |
Режим передачи | Прямая ссылка | |
Номера режущей головки | 1 | |
Метод настройки инструмента | Сервоэлектрический, синхронный, автоматическое центрирование | |
Серводвигатель | 4кВт 1 комплект |
Среднее и заднее направляющее устройство иИзвлечение каретки (извлечение тележка) устройство
| Модуль червячной передачи | m=8 |
Номер червя | Z=1 | |
Вытягивающий ход | 2000мм | |
Давление в системе (гидравлическое) | 14МПа | |
Разгрузочное устройство | Трансмиссионный двигатель | 2,2 кВт переменного тока Бесступенчатая регулировка скорости 1 комплект |
Метод регулировки скорости | Преобразование частоты переменного тока | |
Зажимной цилиндр | φ160 1 | |
Давление в системе | 14МПа | |
Конвейерное устройство для стружки | Двигатель конвейера для стружки | 0.75кВт переменного тока 1 комплект |
Разгрузка стеллажей и материалов- собирающее устройство
| Габаритные размеры (Длина, ширина, высота) (для справки) | 6000×2000×1350 |
Количество погрузочно-разгрузочных манипуляторов | 6 шт. | |
Вес одной пачки | 10000 кг | |
Электрическая система | Основная сила | Трехфазный четырехпроводный |
Напряжение | 380V±10 процентов переменного тока | |
Частота | 50 Гц±2 процента | |
Контрольная мощность | Однофазный AC220V DC24V | |
Гидравлическая система | Давление в системе | 14МПа |
Мотор | 15кВт 1 комплект | |
Поток | 58 л/мин | |
Система охлаждения | Среда охлаждающей жидкости | Эмульсия |
Мотор | 0.45кВт | |
Поток | 200 л/мин |
5.Состав оборудования
5.1:Lзагрузочная стойка: один комплект
5.2:LРолик погрузочного стола: один комплект
5.3:Mайн машина: один комплект
⑴ Кормлениеустройство: один комплект
⑵ Front направляющее устройство: один комплект
⑶ Main устройство шпинделя: один комплект
⑷ Mзаднее направляющее устройство: один комплект
⑸ Cсветящаяся машинариагеустройство: один комплект
(6) EИзвлекающее устройство: один комплект
5.4: Uзагрузочный роликовый стол: один комплект
5.5: Uстеллаж для загрузки: один комплект
6.Pописание процесса
6.1:Обработка в качествеЗагрузочная стойка→Гидравлический автоматический толкающий рычаг → загрузочный роликовый стол → подающее устройство → переднее направляющее устройство → основное шпиндельное устройство → средне-заднее направляющее устройство → зажимная тележкариагеустройство→выкатное (вытягивающее) устройство→разгрузочный рольганг → Гидравлический автоматическая отбрасывающая рука→разгрузочная стойка
Ø IV)описание процесса
4.1. процедура обработки
загрузочная стойка >загрузочные ролики > подающее устройство > переднее направляющее устройство > главный шпиндель > среднее заднее направляющее устройство > тележка > выходное устройство > разгрузочные ролики > разгрузочная стойка

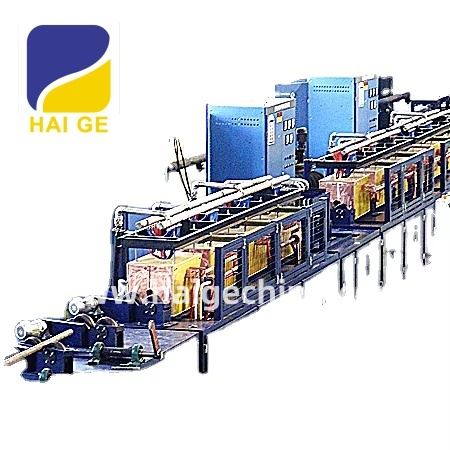

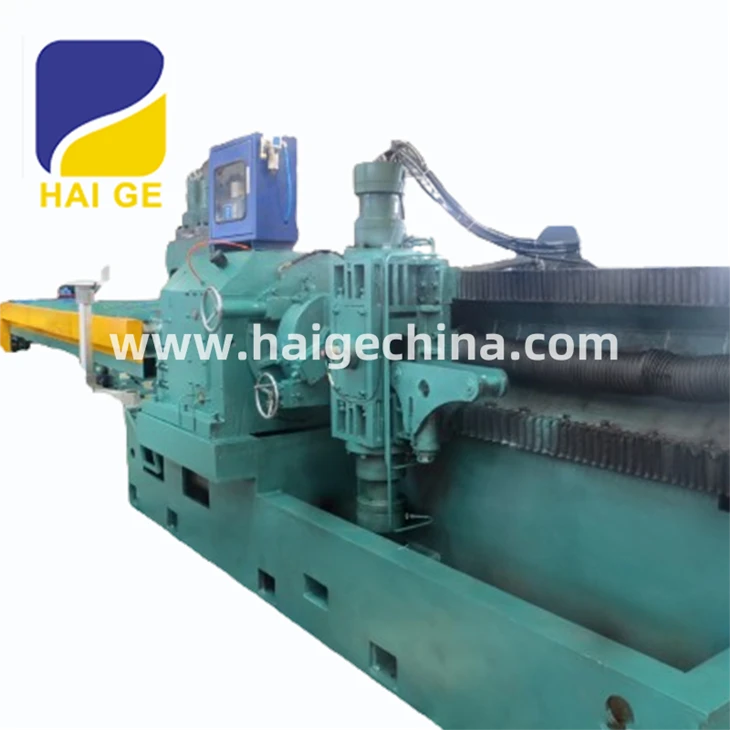

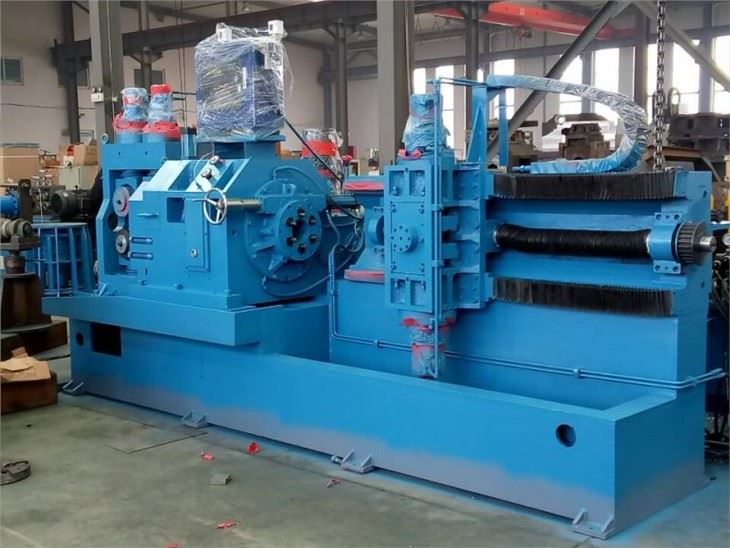

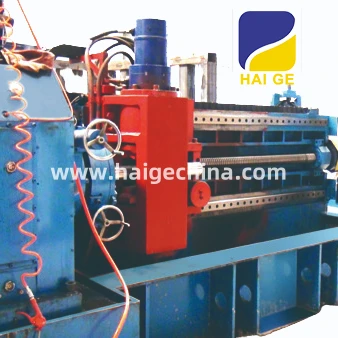

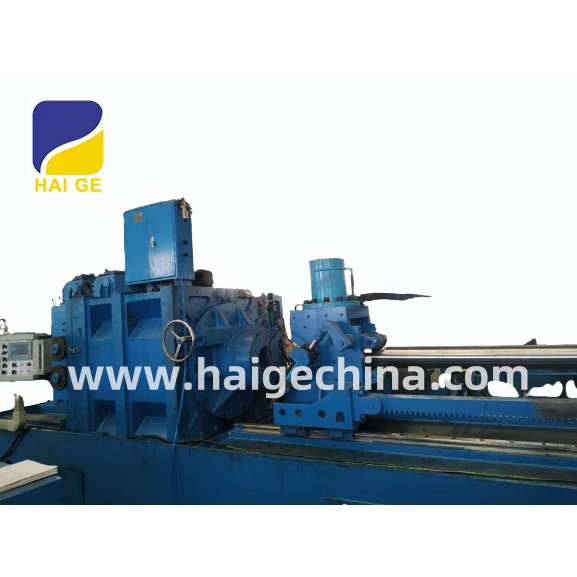

3. Изображение оборудования:
5. Упаковка и доставка:
У нас есть большой опыт в экспорте транспортной упаковки. Принятие нескольких мер защиты:
6. профиль компании:
Yantai Haige International Trading Co., Ltd. является акционерным предприятием, занимающимся экспортом продукции, такой как машины, насосы, детали и т. д., произведенные в Китае, на зарубежные рынки, которая расположена в районе Лайшань, город Яньтай, провинция Шаньдун, Китай. Наша компания основана на заводе-изготовителе станков Yantai Haige Co., Ltd и Yantai Hangjian Refined Special Steel Equipment Co., Ltd. которые сосредоточены на производстве многих видов оборудования для отделки металла. Площадь завода составляет около 10000 квадратных метров. На заводе работает сто шестьдесят сотрудников, в том числе 14 сотрудников, занимающихся исследованиями и разработками.
Мы экспортируем различные продукты, которые в основном представляют собой машины и детали машин, во многие страны. Мы можем обеспечить своевременное обслуживание за рубежом. Мы являемся эксклюзивным агентом Yantai Volm Vacuum Technology Co., Ltd., которая занимается производством различных вакуумных насосов, мы представляем их бизнес на международных рынках. Также мы назначены единственным агентом по продажам машиностроительной компании Shandong Gexin. , ООО для их изделий и машин для ротационного формования. Мы ориентируемся на качество продуктов, которые мы продаем, мы приветствуем вас на нашем заводе и надеемся получить удовольствие от предоставления вам идеальных продуктов и лучших услуг.
7. Посещение клиента:
8. Выставка:
9. Сертификат:
10. обслуживание клиентов:
1Бесплатный гарантийный срок качества 12 месяцев, за исключением быстроизнашивающихся деталей.
5. Наши инженеры могут предложить зарубежное обслуживание, включая руководство по установке, вводу в эксплуатацию, обучению и т. д., если это необходимо нашему клиенту.
11. Часто задаваемые вопросы:
1. Когда время доставки? Доставка осуществляется в период от 15 до 20 дней с даты заказа. Более быстрое время доставки может быть организовано, если это необходимо.2. Есть ли у вас ограничение на минимальный объем заказа? Да, это зависит от размера продуктов и производственного процесса.3. Какой у вас способ оплаты? Paypal, T/T, L/C, Western Unions доступны.
